前鎮區大樓外牆滲水問題

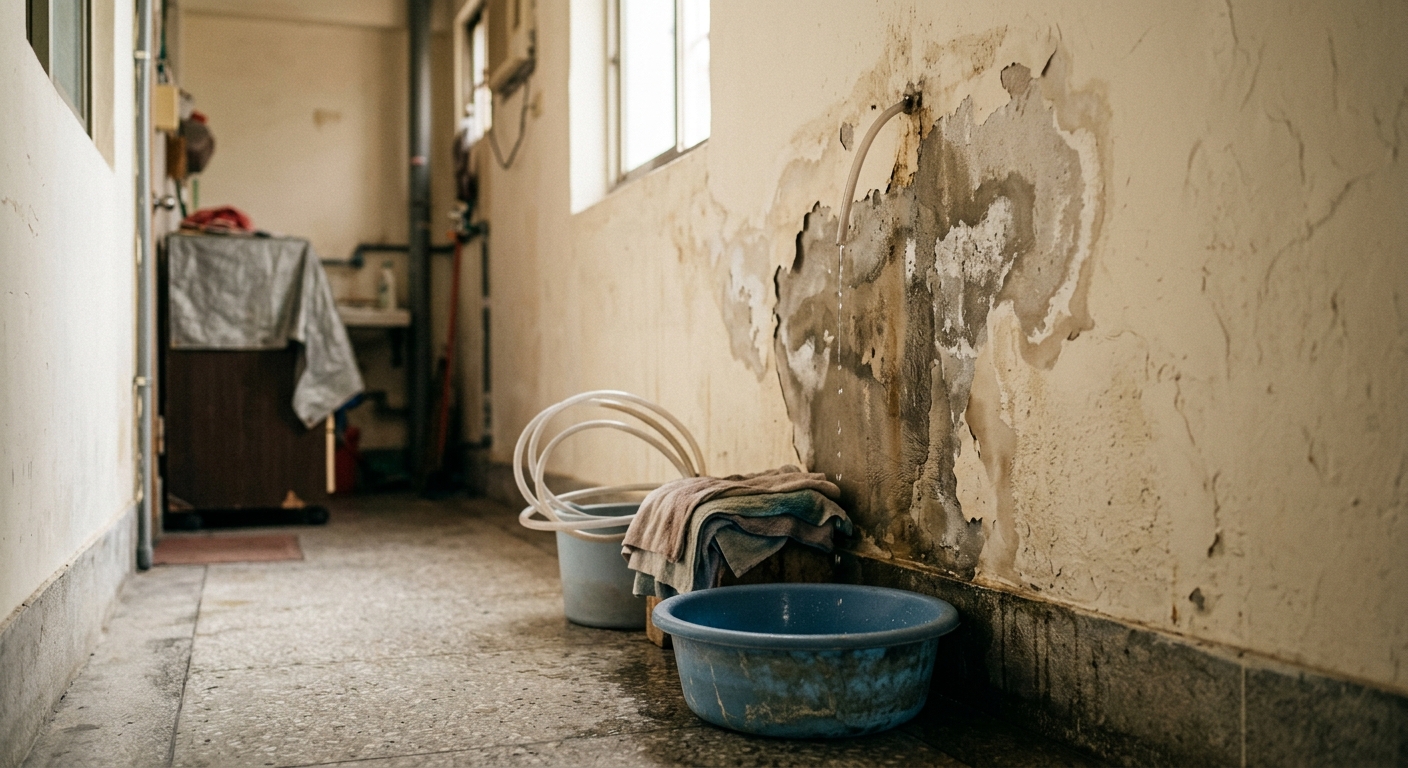

前鎮區不少大樓住戶都碰過外牆滲水的狀況，輕則壁癌、油漆剝落，重則水滲進室內、鋼筋鏽蝕，拖久了修繕費用只會越滾越高。外牆防水層一旦老化破損，靠補漆或批土根本治標不治本，一定要從根本找出滲水路徑，才能真正解決問題。
外牆防水老化的原因
高雄整體屬沿海環境，空氣中鹽分濃度偏高，長期下來對外牆防水層的侵蝕不容小覷。鹽分滲入混凝土後與水分結合，形成鹽結晶，結晶在材料內部膨脹，把原本細小的毛細裂縫撐大，防水層就從這裡開始失效。
除了鹽害，以下幾個通用物理原因同樣是外牆滲水的主因：
- 混凝土水化裂縫：澆置後收縮產生的微裂縫，是水最容易入侵的路徑。
- 熱脹冷縮疲勞：高雄日夜溫差與日曬強度大，外牆塗膜反覆伸縮，彈性耗盡後開裂。
- 塗料自然老化：一般外牆防水塗料使用年限約 5–8 年，超過就要評估重做。
- 施工介面收頭不實：窗框、管道穿牆口、外牆接縫等收頭位置，是最常見的漏水破口。
抗鹽害防水材料怎麼選
面對鹽害環境，材料選擇直接決定防水層的耐用年限，不要貪便宜用一般水性塗料了事。
彈性水泥
適合外牆大面積底層防水，具備一定彈性，能吸收牆體輕微的熱脹冷縮位移。乾膜厚度建議做到 1.5 mm 以上，分兩道施作，第一道乾燥後再上第二道，不要一次厚塗。
聚氨酯（PU）塗膜
抗拉強度與抗滲透性比彈性水泥更強，適合裂縫較多或已有滲水史的外牆。施工時塗膜乾膜厚度至少 2 mm，轉角、收頭處要加貼玻纖網布補強，這個細節很多人省掉，後來又從同一個點漏回來。
環氧樹脂（EP）灌注
針對結構性裂縫，單靠表面塗膜壓不住，要搭配高壓灌注把裂縫從內部填實，才算真正斷水。
高壓灌注工法說明
高壓灌注是處理外牆結構裂縫最有效的工法之一。施工流程如下：
- 沿裂縫每隔 20–30 cm 鑽孔，植入止水針頭。
- 以 20–40 bar 壓力將 PU 發泡劑或環氧樹脂灌入裂縫深處。
- 材料遇水膨脹或固化後，從內部封堵水路。
- 灌注完成後以快乾水泥封孔，表面再做塗膜收尾。
一支止水針頭的施工費用行情約 600–1,200 元，依裂縫深度與材料用量而定，報價前要請師傅現場評估裂縫條數與長度，不要只看支數。
熱顯像抓漏檢測
滲水點不一定在你看到壁癌的那個位置，水會沿著牆體內部走，出水口可能離入水口差了好幾公尺。熱顯像（紅外線熱像儀）檢測可以透過溫差找出牆體內部含水區域，不用大面積敲牆就能定位滲水路徑，省下不必要的破壞工程費用。
建議在抓漏施工前先做熱顯像掃描，確認滲水範圍後再決定工法，這樣報價才準確，也不會做了一半發現範圍比預期大。
前鎮區大樓外牆防水維護週期建議
管委會或住戶自管的大樓，建議依以下週期安排防水維護：
- 每年一次目視巡檢：梅雨季前，請師傅或自行檢查外牆有無新增裂縫、矽利康老化、窗框滲水痕跡。
- 每 5–7 年全面評估：委託專業抓漏師傅做整棟外牆檢測，評估防水層剩餘壽命，決定是否需要局部修補或全面重做。
早發現早處理，局部修補費用通常只有全面重做的 1/5 到 1/3，拖到大面積失效才動工，費用差距非常大。
施工後養護注意事項
防水工程完工不等於結束，養護做不好，塗膜固化不完全，等於白做。
- 塗膜施作完成後，至少養護 7 天，期間避免外牆受到撞擊或積水浸泡。
- PU 塗膜在氣溫低於 10°C 或相對濕度高於 85% 時，固化速度會明顯變慢，這種天氣條件下不建議施工。
- 養護期結束後，建議做一次淋水測試，確認無滲漏再驗收。
